Vis à barillet bimétallique

La production de vis à barillet bimétallique en Chine est plus tardive que dans les pays européens, l'usine EJS produit des barils à vis bimétalliques depuis les années 2000.

envoyer une demande

Description du produit

Vis à barillet bimétallique

La production de vis à barillet bimétallique en Chine est plus tardive que dans les pays européens, l'usine EJS produit des barils à vis bimétalliques depuis les années 2000.

Les vis à barillet bimétalliques coûtent environ 1,5 à 2 fois plus cher que la nitruration, mais leur durée de vie augmente 2 à 3 fois. Par conséquent, de plus en plus de clients choisissent d'utiliser un barillet à vis bimétallique ces années-ci pour réduire les coûts et les travaux de manutention.

Habituellement, les aciers nitrurés sont utilisés pour produire des vis bimétalliques, telles que 38CrMoAlA, 34CrAlNi7, 31CrMoV9.

Pour les fûts bimétalliques, nous utilisons 40Cr comme acier de base qui s'adapte bien à la poudre d'alliage.

La production des barillets à vis bimétalliques d'EJS est réalisée dans notre propre usine, alors que la plupart des autres doivent faire appel à des sous-traitants, ce qui est préférable pour le contrôle de la qualité et la gestion des délais.

Le délai de production des vis à barillet bimétalliques est généralement d'une semaine plus long que le traitement de nitruration, si le processus bimétallique est bien réalisé. Parfois, une fissure peut arriver au barillet de la vis bimétallique, les techniciens expérimentés d'EJS ont de bonnes connaissances pour prendre la bonne et rapide décision de l'utiliser ou de le rejeter. Il faut plus de temps au baril bimétallique pour voir à quel point il sera bon, car nous ne pouvons connaître la qualité que pendant la production une fois que le revêtement en carbure est étroitement rétréci. Si une fissure ou une fente se produit, l'ensemble du revêtement en carbure doit être jeté et un nouveau revêtement en carbure doit être fabriqué.

À propos d'E.J.S.

EJS Screw Barrels est une marque nouvellement créée pour les activités d'exportation avec des expériences de fabrication depuis 1992.
Un fabricant de barils à vis dédié à la production de barils à vis personnalisés et de barils à vis d'extrudeuse de conception, de barils à vis de moulage par injection.

Vis à barillet bimétalliques

Nous avons commencé à fabriquer des barillets à vis bimétalliques dès notre plus jeune âge, presque au même moment où le premier barillet bimétallique était né en Chine. Nous avons maintenant plusieurs types d'options en fonction des différentes applications

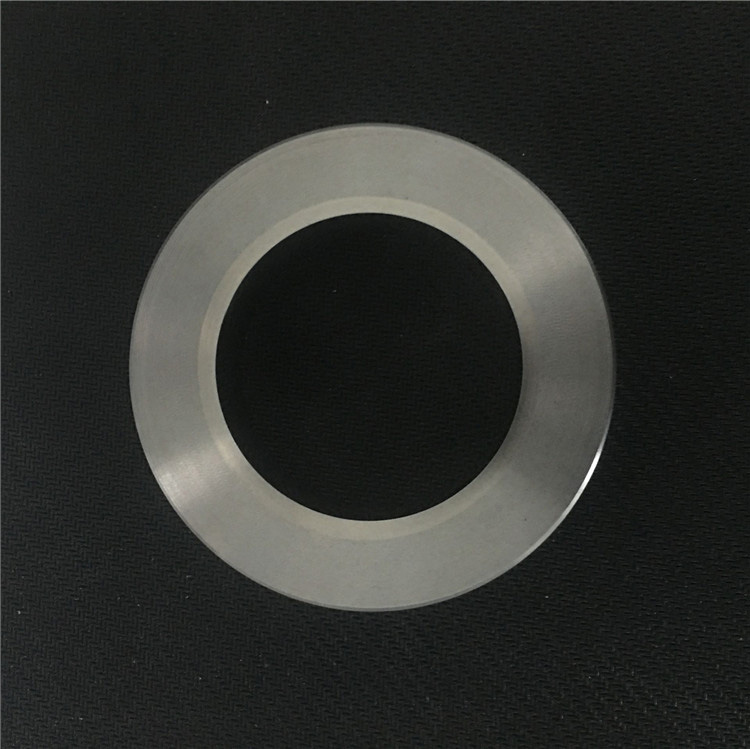

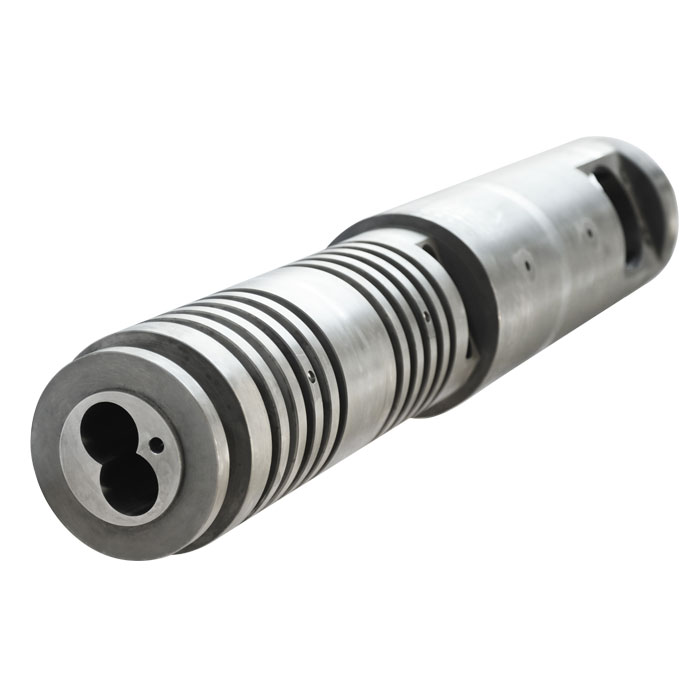

Barils bimétalliques
Type d'alliage		Alliage EJS01	Alliage EJS02	Alliage EJS03	Alliage EJS04
Composants en alliage		FE+Ni+CR+b (Frais : 65, NI : 14, CR8, B : 3,5)	Ni + CC + CO + B	N + CR + CO + V + B	Ni+wc+b (N : 50, WC : 15 ~ 35, Cr : 6 ~ 8, b : 2,5 ~ 3,2)
Résistance à l'usure		★★★	★★	★★★	★★★★
Résistance à la corrosion		★★	★★★	★★★	★★★
Épaisseur de l'alliage		2~3mm	1,5 ~ 2 mm	1,5 ~ 2 mm	1,5 ~ 2 mm
Dureté		HRC 58-65	HRC 50-58	HRC55-60	HRC55-65
Plage de température		≤400	≤450	≤450	≤600
Coefficient Thermique	TA~250℃	11,0x10-6	11,0x10-6	11,5x10-6	11,0x10-6
Expansion(/℃)	TA~400℃	11,4x10-6	11,4x10-6	12,4x10-6	12x10-6
Plage de longueur réalisable		700mm~3000mm/pièce
Acier de base largement utilisé		40Cr : 42CrMo
Marquez dans la liste : ★★★★ Excellent ; ★★★ Très bien ; ★★Bien

Vis bimétalliques
Convient pour	Vis simple, vis parallèle double, vis conique double
Type d'alliage	Ni60	CoImonoy 56	CoImonoy 83
Composants en alliage	Ni+Cr+Fe+Si (Ni :65, Chr :17, Foi :15, Si :5)	Ni+Cr+Si+Fe (Ni : 68, Chr :18, Si :5, Foi :5)	Ni+Wc+Cr+C (Ni : 40, Wc : 34, Cr : 20, C : 2)
Niveau anti-usure	★★★	★★★	★★★★
Niveau anticorrosion	★★★★	★★★★	★★★★
Épaisseur de l'alliage	1 ~ 1,5 mm	1 ~ 1,5 mm	1 ~ 1,5 mm
Dureté	HRC 56-62	HRC46 ~ 61	HRC 43-48
Fibre de verre appliquée	Moins de 10 %
Plage de longueur réalisable	N'importe quelle longueur nécessaire
Acier de base largement utilisé	38CrMoAI(1,8509), 34CrAINi7(1,8550), 31CrMoV9(1,8519)
Marquez dans la liste : ★★★★ Excellent ; ★★★ Très bien ; ★★Bien

Contrôle qualité

La qualité est une étape très importante lors de la production. Pour fabriquer un canon à vis de qualité, toutes les tolérances doivent être respectées et toutes les dimensions doivent être correctes et enregistrées.

Nous fournissons un rapport d'inspection et un certificat de matériau pour chacun de nos barils à vis fournis.

Conditionnement

L’emballage est la dernière mais très importante étape avant l’expédition. Une caisse d’emballage solide et intelligente fait également partie de notre qualité. Il est non seulement utilisé pour bien protéger les barillets de vis pendant le transport, mais également pour permettre à nos clients de les déballer facilement.
