Pourquoi le mauvais barillet à vis coûte plus cher que le bon
Un canon à vis qui ne correspond pas à votre polymère ne tombera pas en panne bruyamment. Cela échoue lentement. La sortie dérive en dessous des spécifications. La qualité de la fonte se dégrade. Des taches noires apparaissent sur un produit qui fonctionnait proprement. Six mois plus tard, l'équipe de maintenance tire une vis qui aurait dû durer trois ans.
LeCanon à vis unique vs Canon à double visla décision est le moteur de tout cela. Faites les choses correctement et la machine fonctionnera pendant des années. Si vous vous trompez, vous paierez en rejets, en temps d'arrêt et en un remplacement que vous n'avez pas prévu dans le budget.
Deux questions tranchent le choix.Quel matériau traitez-vous ?Etque doit devenir la matière fondue avant d’atteindre la filière ?Tout le reste – rapport L/D, profondeur de vol, alliage du canon – découle de ces deux réponses.
Ce guide vous guide à travers les deux, vous donne les numéros de spécifications que la plupart des articles omettent et vous montre exactement ce qu'un fabricant de barillets à vis a besoin de vous pour citer la bonne pièce.
Qu'est-ce qu'un baril à vis unique ?
Un barillet à vis unique contient une vis rotative à l’intérieur d’un alésage chauffé. La vis entraîne le polymère vers l'avant par friction : les pellets agrippent la paroi du canon plus fort que la racine de la vis, de sorte que le matériau se déplace vers la matrice au lieu de tourner sur place.
La vis effectue son travail sur trois zones.
Zone d'alimentation.Les vols profonds transportent les pellets solides de la trémie. La profondeur de vol reste ici généreuse : le matériau est toujours solide et a besoin de volume.
Zone de compression.La profondeur de vol diminue. Le polymère se compacte, fond contre la paroi chaude du canon et se cisaille contre lui-même. La majeure partie de la fonte se produit ici.
Zone de comptage.Les filets peu profonds pompent une matière fondue uniforme à pression constante dans la filière. La cohérence compte plus que le mélange.
Spécifications clés
| Paramètre | Gamme typique |
|---|---|
| Rapport L/D | 20:1 à 36:1 (25:1 à 33:1 couvre la plupart des travaux) |
| Diamètre d'alésage | Ø14 mm à Ø500 mm |
| Longueur de travail | Jusqu'à 10 000 millimètres |
| Acier de base | 38CrMoAlA (1.8509), 34CrAlNi7, 42CrMo |
| Profondeur de nitruration | 0,4 – 0,7 mm |
| Rugosité de la surface | Ra 0,4 µm |
| Rectitude | 0,015 mm |
Là où les vis simples gagnent
Conception simple. Moins de points d'usure. Coût inférieur. Formation facile des opérateurs. Un baril d'extrudeuse monovis fonctionnant en PE propre à 400 kg/h est une machine que vous pouvez apprendre à un nouvel employé à utiliser en une semaine.
Le débit est élevé pour les matériaux homogènes. La vis crée bien la pression, ce qui est important pour les filières de tuyaux et de tôles qui nécessitent une pression de tête constante. L'entretien est simple : retirez la vis, nettoyez-la, mesurez-la, remettez-la.
Là où les vis simples ne suffisent pas
La capacité de mélange est limitée – et c’est là le plafond dur. Une seule vis déplace le polymère dans un canal où le taux de cisaillement culmine au niveau de la paroi du cylindre et chute jusqu'à près de zéro au niveau de la racine de la vis. Les zones de mélange à cisaillement élevé coûtent cher en production et augmentent la température de fusion, vous ne pouvez donc pas en empiler plusieurs.
Les vis simples ne peuvent pas briser les agglomérats. Ils ne peuvent pas disperser uniformément la fibre de verre. Ils ne peuvent pas se dévolatiliser efficacement. Les éléments de mélange comme Maddock ou les mélangeurs d'ananas sont utiles, mais ils traitent un symptôme de l'architecture, pas l'architecture elle-même.
EJS fabriquebarils de vis d'extrudeusesur toute la gamme Ø14–500 mm en construction nitrurée et bimétallique, construite selon le dessin du client ou par ingénierie inverse à partir du modèle de machine.
Qu'est-ce qu'un baril à double vis ?
Un barillet à double vis contient deux vis s'engrenant à l'intérieur d'un alésage en huit. Les vis transfèrent le matériau entre elles à plusieurs reprises. Ce transfert est tout l’intérêt : il permet à la machine d’appliquer un cisaillement intense à une petite fraction de la masse fondue à la fois, sans cuire la majeure partie.
Le mécanisme sépare les vis jumelles des vis simples d'une manière qu'aucune géométrie de vis ne peut simuler. Le matériau se déplace par déplacement positif au lieu d'un écoulement traîné, ce qui signifie que la machine gère des poudres, des flocons et une alimentation irrégulière qui affamerait une seule vis.
Deux familles dominent.
Canon à double vis parallèle
Deux vis de diamètre constant passent côte à côte dans un alésage droit. Les conceptions co-rotatives dominent la composition ; les conceptions contrarotatives apparaissent dans des applications de profils spécifiques.
| Paramètre | Gamme typique |
|---|---|
| Rapport L/D | 32:1 à 52:1 (40:1 courant dans la composition) |
| Diamètre d'alésage | Ø20 mm à Ø250 mm |
| Élément à vis en acier | W6Mo5Cr4V2 (acier rapide M2), 38CrMoAlA |
| Profilé de fût en acier | 40Cr, 38CrMoAlA, SKD61 |
| Couple | Élevé : les arbres supportent la charge exigée par le mélange |
Les jumeaux parallèles fonctionnent de manière modulaire. Les éléments de transport, les blocs de pétrissage et les éléments de mélange glissent sur des arbres cannelés dans l'ordre requis par le processus. Changez la formulation, changez l’ordre des éléments. Cette flexibilité est la raison pour laquelle les composés construisent leurs gammes autour d'eux.
Idéal pour :mélange, mélange maître, composés renforcés de fibres de verre, polymères chargés en minéraux, extrusion réactive, dévolatilisation.
Constructions EJSbarils parallèles à double visdu Ø20 au Ø250 mm, jusqu'à 10 m de longueur utile.

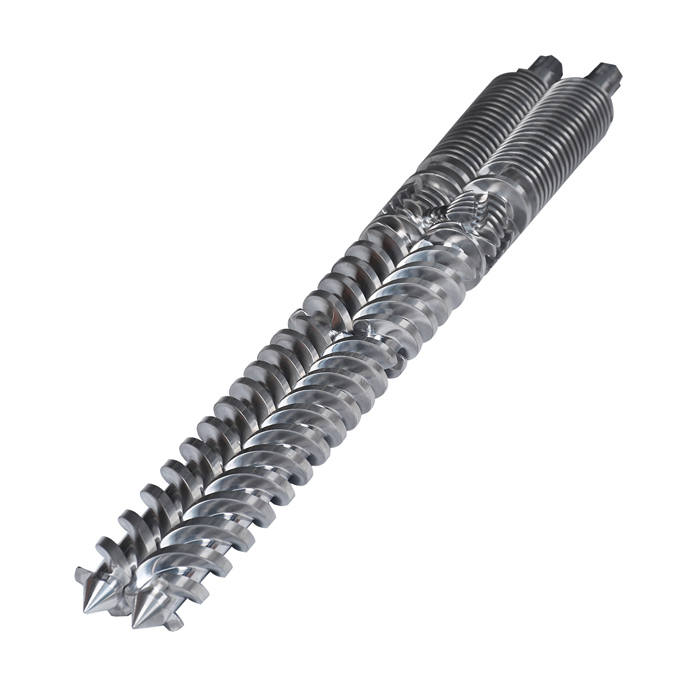

Canon conique à double vis
Deux vis coniques sont plus rapprochées à l’extrémité d’alimentation et s’écartent vers la matrice. Le diamètre diminue de l'alimentation à la décharge : 65/132, par exemple, signifie 65 mm à l'extrémité de la filière et 132 mm à l'extrémité de l'alimentation.
| Paramètre | Gamme typique |
|---|---|
| Désignation de la taille | 30/70 à 188/330 |
| Tailles courantes | 35/80, 45/90, 50/105, 55/110, 65/132, 80/143, 92/188, 110/220 |
| Rotation | Contre-rotatif |
| Vitesse de vis | Faible – doux pour les polymères sensibles à la chaleur |
Le cône fait un vrai travail. Les grandes ailettes à l'extrémité d'alimentation saisissent facilement la poudre, ce qui est essentiel pour le mélange sec de PVC, que les vis simples ont du mal à alimenter. À mesure que le diamètre se rétrécit vers la matrice, le matériau se compacte et la pression augmente sans le cisaillement élevé qu'un jumeau parallèle générerait.
Cette douceur est la raison pour laquelle le PVC rigide convient à un jumeau conique. Le PVC libère du chlorure d'hydrogène lorsqu'il surchauffe. Le cisaillement génère de la chaleur. Un jumeau conique tourne plus lentement, cisaille moins et amène le matériau vers la matrice avant que le paquet de stabilisateur ne soit épuisé.
Idéal pour :tuyau PVC rigide, profilé et cadres de fenêtres PVC, WPC (composite bois-plastique), feuille PVC.
EJS produitcanons coniques à double visdans la gamme 30/70 à 188/330, et contient 55/110 et 65/132 en stock semi-fini pour une livraison plus rapide.
Tableau de comparaison face à face
| Fonctionnalité | Baril à vis unique | Double vis parallèle | Vis jumelée conique |
|---|---|---|---|
| Nombre de vis | 1 | 2 | 2 (conique) |
| Rotation des vis | Sens unique | Co- ou contrarotatif | Contre-rotatif |
| Rapport L/D typique | 20:1 – 36:1 | 32:1 – 52:1 | Fixé par géométrie conique |
| Capacité de mélange | Limité | Excellent (dispersif + distributif) | Modéré, doux |
| Force de cisaillement | Modéré, incontrôlé | Haut, réglable avec précision | Faible, délibérément |
| Formulaire de flux | Granulés | Granulés, poudre, flocons, fibres | Mélange poudre et sec |
| Meilleurs matériaux | PE, PP, PS, ABS, PEHD | Composés chargés, mélange maître, nylon GF | PVC rigide, WPC |
| Taux de sortie | Élevé pour une fusion homogène | Élevé, avec travail de mixage inclus | Modéré |
| Complexité de la maintenance | Faible | Haut (éléments modulaires) | Modéré |
| Coût relatif du baril | 1,0× | 3 à 5 × | 2 à 4 × |
| Applications typiques | Tuyau, film, feuille, câble | Composition, mélange maître | Tuyau PVC, profilé, WPC |
Quelles applications nécessitent un baril à vis unique ?
Un baril à vis unique gagne sa place lorsque le matériau arrive prêt. Le polymère est déjà composé. Les pellets sont uniformes. Votre travail consiste à les faire fondre proprement et à les pousser dans une filière à pression constante.
Payer pour une capacité de mélange à double vis que vous n'utilisez jamais constitue la dépense excessive la plus courante en matière d'approvisionnement en extrusion.
| Application | Type de vis recommandé | Pourquoi |
|---|---|---|
| Extrusion de tuyaux (PE, PP, HDPE) | Vis unique | Granulés pré-composés ; la cohérence de la sortie bat le mixage |
| Soufflage de films (LDPE, LLDPE, HDPE) | Vis unique | Fusion uniforme à pression stable ; pas de demande de mélange |
| Extrusion de feuilles (ABS, PS, PP) | Vis unique | Traitement amorphe standard ; la pression est importante |
| Gaine de câble | Vis unique | Le composé arrive prêt ; le contrôle dimensionnel est la priorité |
| Moulage par soufflage | Vis unique | Qualité de fusion et consistance du shot, sans agglomération |
| Moulage par injection | Vis unique (alternative) | Catégorie distincte — la vis agit également comme un piston |
Les vis d’injection méritent une note. Ils tournentetglissent, de sorte qu'ils portent un ensemble embout de vis - embout, clapet anti-retour, bague anti-retour - que les vis d'extrusion n'ont jamais. Le canon est un alésage à vis unique, mais le matériel est sa propre discipline.
Quelles applications nécessitent un baril à double vis ?
Un barillet à double vis devient nécessaire lorsque la matière fondue doit êtremodifié, pas seulement fondu.
Tuyau et profilé en PVC rigide.Le PVC se dégrade de manière exothermique et libère du HCl. Une seule vis génère une chaleur de cisaillement incontrôlée qui accélère cette réaction. Le PVC rigide arrive sous forme de mélange de poudre sèche, qu'une seule vis alimente mal. Un baril conique à double vis alimente la poudre, la compacte doucement et la délivre à faible cisaillement. L’application de PVC rigide sur une seule vis produit une dégradation, des taches noires et une mauvaise finition de surface.
Composition et mélange maître.Le mélange dispersif brise les agglomérats. Un agglomérat de pigment qui survit à la vis apparaît sous la forme d'une traînée sur la pièce de votre client. Le pétrissage des blocs dans un jumeau parallèle applique le cisaillement nécessaire pour briser ces agglomérats ; un seul canal de vis ne le peut pas.
Fibre de verre, carbonate de calcium et composés chargés de talc.Le mastic doit être réparti uniformément et, pour la fibre de verre, conserver la longueur de la fibre. Les jumeaux parallèles vous permettent de régler l'intensité du mélange précisément le long de la vis, avec des alimentateurs latéraux qui introduisent la fibre en aval de la zone de fusion pour protéger la longueur de la fibre.
Extrusion réactive.Le greffage, l'extension de chaîne et la réticulation nécessitent un temps de séjour contrôlé et un mélange intense. Les vis jumelles offrent les deux car l'ordre des éléments définit la distribution du temps de séjour.
Dévolatilisation.L'élimination de l'humidité, du solvant ou du monomère nécessite une section ventilée où la matière fondue se propage finement sous vide. Les vis jumelles créent ce renouvellement de surface ; des vis simples y parviennent à peine.
WPC (composite bois-plastique).La farine de bois est abrasive, sensible à la chaleur et se nourrit comme une poudre. Les jumeaux coniques gèrent l'alimentation et maintiennent un cisaillement suffisamment faible pour éviter de brûler le bois.
Guide des matériaux — Quel polymère utilisez-vous ?
| Polymère | Type de vis recommandé | Raison |
|---|---|---|
| PVC (rigide / PVC) | Jumeau conique | Sensible à la chaleur ; alimentation en poudre; nécessite un cisaillement doux |
| PVC (souple) | Jumeau conique ou parallèle | La teneur en plastifiant réduit la sensibilité au cisaillement |
| PE / PP / PEHD | Vis unique | Fusion homogène, traitement simple |
| ABS/PS/PC | Vis unique | Traitement amorphe standard |
| Nylon chargé de verre | Jumeau parallèle | Forte demande de mélange ; contrôle de la longueur des fibres |
| Mélange maître / concentré | Jumeau parallèle | Le mélange dispersif est le produit entier |
| Polyoléfine chargée de CaCO₃ | Jumeau parallèle | Dispersion de charges ; résistance à l'abrasion requise |
| Composés de caoutchouc | Vis unique (géométrie en caoutchouc) | Conception à barillet et à alimentation à froid, propre catégorie |
| WPC | Jumeau conique | Aliment abrasif, sensible à la chaleur, semblable à une poudre |
| PET (bouteille à bouteille) | Double (ventilé) | Dévolatilisation pour l'humidité et le contrôle IV |
| PET (feuille, séché) | Vis unique | Les pellets pré-séchés ne nécessitent aucune ventilation |
Matériaux des barillets à vis : nitrurés ou bimétalliques ?
Le type de vis répondcommentvous traitez. Le matériau du canon répondcombien de temps le matériel survit. La plupart des articles comparatifs ignorent complètement ce point – et c’est de là que proviennent une grande partie des pannes prématurées.
Construction nitrurée
La nitruration diffuse de l'azote dans la surface de l'acier de base, formant une enveloppe dure de 0,4 à 0,7 mm de profondeur. Le 38CrMoAlA est l'acier de base standard en Asie ; Nitrures 34CrAlNi7 plus profonds et plus durs pour le même traitement.
Choisissez nitruré lorsque :vous utilisez des résines propres et non chargées – PP, PE, PS, ABS naturels. Le boîtier résiste à l'usure et le bimétallique achèterait une protection à laquelle vous n'avez jamais recours.
La limite :le boîtier rigide est fin. Des charges abrasives le traversent et en dessous se trouve un acier à noyau plus doux qui s'érode rapidement.
Construction bimétallique
Le bimétallique ajoute une couche d'alliage séparée résistante à l'usure. Sur la vis, EJS l'applique par soudage PTA (arc transféré par plasma) - 1,0 à 1,5 mm de Ni60, Colmonoy 56 ou Colmonoy 83. Sur le canon, l'alliage entre par coulée centrifuge - 2,0 à 3,0 mm des qualités EJS01 à EJS04.
| Alliage | Composition | Anti-usure | Anticorrosion | Dureté |
|---|---|---|---|---|
| Ni60 (vis) | Ni+Cr+Fe+Si | ★★★ | ★★★★ | HRC 56-62 |
| Colmonoy 56 (vis) | Ni+Cr+Si+Fe | ★★★ | ★★★★ | HRC 53-58 |
| Colmonoy 83 (vis) | Ni+Wc+Cr+C | ★★★★ | ★★★★ | HRC 50-55 |
| EJS01 (baril) | Fe+Ni+Cr+B | ★★★ | ★★ | HRC 58-62 |
| EJS02 (baril) | Ni+Cr+Co+B | ★★ | ★★★ | HRC 50-58 |
| EJS03 (baril) | Ni+Cr+Co+V+B | ★★★ | ★★★ | HRC 55-60 |
| EJS04 (baril) | Ni+Wc+Cr+B | ★★★★ | ★★★ | HRC 55-60 |
Passez au bimétallique lorsque vous traitez :
- Fibre de verre ou charges minérales - l'abrasion détruit un boîtier en nitrure
- Ignifugeants — de nombreux emballages sont chimiquement agressifs
- PVC rigide — Le HCl attaque l'alésage ; EJS02 ou EJS03 y résistent
- Aliments recyclés ou post-consommation : les grains et les fines métaux se comportent comme du papier de verre
- Toute ligne où la disponibilité fait de la durée de vie le facteur économique dominant
Notez le détail contre-intuitif : Colmonoy 83 montreinférieurDureté Rockwell supérieure à Ni60, mais présente le meilleur indice anti-usure. Les particules de carbure de tungstène incorporées dans la matrice agissent contre les charges abrasives : la dureté globale n'est pas la même propriété que la résistance à l'abrasion.
EJS produitbarils à vis bimétalliquesdans les sept nuances d'alliage, pour les géométries monovis, parallèles et coniques.
Comparaison des coûts — Baril à vis simple ou double
Les barils à vis ne portent pas de prix catalogue. Il s'agit de pièces presque 100 % personnalisées et le coût reflète la qualité de l'alliage, l'acier de base, le traitement de surface, le rapport L/D et la longueur. Tout fournisseur qui fait une offre à partir d'un catalogue sans voir un dessin est une devinette.
Ce qui prévaut chez les fournisseurs, c'est larelatifstructure des coûts.
| Type de baril | Indice de coût relatif | Conducteur |
|---|---|---|
| Canon monovis | 1,0× | Une vis, un alésage, une géométrie simple |
| Canon conique à double vis | 2 à 4 × | Deux vis coniques, usinage d'alésages complexes |
| Canon à double vis parallèle | 3 à 5 × | Deux vis, éléments modulaires, arbres cannelés, fûts sectionnels |
Les barils à double vis coûtent plus cher car l’usinage est plus difficile et le nombre de pièces est plus élevé. Cette prime vaut la peine d’être payée lorsque le processus nécessite un mélange – et de purs déchets lorsque ce n’est pas le cas.
Deux facteurs de coûts sous-estimés par les acheteurs :
Un mauvais type de vis est l’erreur la plus coûteuse qui soit.Une seule vis faisant fonctionner du PVC rigide produit des rejets et une dégradation. Ces pertes dépassent la différence de prix du baril en quelques mois.
Les matériaux sous-spécifiés coûtent plus cher que les matériaux sur-spécifiés.Une vis nitrurée sur nylon chargé de verre s'use en une fraction de la durée de vie d'une vis bimétallique. La pièce la moins chère devient la pièce la plus chère lors du deuxième cycle de remplacement.
Les fabricants chinois de barils à vis citent généralement des prix inférieurs de 30 à 50 % à leurs équivalents européens pour une métallurgie comparable. L'écart provient de la main-d'œuvre et des frais généraux, et non de couches d'alliage plus minces, à condition de vérifier les spécifications. Demandez la qualité de l'alliage, l'épaisseur de la couche et le certificat du matériau.
Comment choisir – Un cadre décisionnel étape par étape
Parcourez-les dans l’ordre. Chaque réponse restreint la suivante.
- Quel est votre polymère principal ?Consultez le tableau du guide des matériaux ci-dessus. Le PVC rigide met immédiatement fin à la discussion – jumeau conique, nonaltalternatif.
- La fonte doit-elle être travaillée, ou simplement fondre ?Si les pellets arrivent composés et que votre travail consiste à les fondre et à les façonner, un baril à vis unique le fait. Si vous devez vous disperser, réagir, vous évacuer ou vous mélanger, vous avez besoin d'un jumeau.
- Le matériau est-il sensible à la chaleur ?Le PVC, le PVDC et les composés chargés de bois punissent les cisaillements élevés. Twin conique, faible vitesse, faible cisaillement.
- Quelle forme prend la matière première ?La poudre et le mélange sec s’alimentent mal dans les vis simples. Des vis jumelées les alimentent par déplacement positif.
- Quel est votre taux de production cible ?Faites correspondre L/D et le diamètre. Ne dimensionnez pas le baril en fonction de la production que vous espérez dans trois ans – vous le ferez fonctionner aujourd’hui affamé et instable.
- Allez-vous exécuter plusieurs matériaux sur cette machine ?Les vis jumelles sont reconfigurées en changeant l'ordre des éléments. Les vis simples ne le font pas. La flexibilité a un prix, tout comme l’achat d’une deuxième machine.
- Quel alliage le composé demande-t-il ?Résine propre → nitrurée. Chargé, corrosif ou recyclé → bimétallique.
Le cadre converge rapidement. La plupart des acheteurs optent pour une vis unique pour l'extrusion standard, une vis double conique pour le PVC, une double vis parallèle pour le mélange - puis consacrent leur véritable temps de décision à l'alliage, qui correspond à la durée de vie réelle.
Comment soumettre votre devis à un fabricant de barils à vis
Une usine de barils à vis a besoin de ces informations pour établir un devis en un jour ouvrable :
- Marque et modèle de la machine.Les barillets de vis sont construits selon le dessin ou selon la marque et le code de la machine. Le modèle précise souvent directement la géométrie.
- Type et configuration de vis.Simple, jumeau parallèle ou jumeau conique. Pour les vis jumelées, notez la co-rotation ou la contre-rotation.
- Diamètre et rapport L/D.Pour les jumeaux coniques, la désignation de taille (55/110, 65/132) porte les deux.
- Contenu en résine et en charges – honnêtement."PP" et "PP avec 25 % de talc et 15 % de rebroyé" sont des problèmes d'usure différents et des réponses d'alliage différentes. Cette ligne unique détermine la recommandation métallurgique plus que tout ce que vous envoyez.
- Dessiner si vous en avez un.Un dessin est le chemin le plus rapide vers un devis précis. Sans cela, envoyez des photos du produit ainsi que les principales dimensions : diamètre, longueur, détails de la bride.
- Nouvelle construction ou remplacement ?Pour un remplacement, les mesures d'usure et les photos de la pièce usée aident l'usine à juger si une remise à neuf bat une nouvelle fabrication.
Les barillets de vis sont des pièces personnalisées, donc les dessins comptent plus ici que dans presque tout autre achat. Envoyez-les et un fabricant sérieux revient avec un devis dans un jour ouvrable.
Demandez un examen technique ou un devis à EJS— l'usine fabrique des vis et des barillets sur l'île de Jintang depuis 1992, dans des géométries monovis, jumelles parallèles et jumelles coniques.
Erreurs courantes lors du choix du type de canon à vis
- Exécution de PVC rigide sur un seul fût à vis.L’erreur la plus coûteuse et la plus courante. Dégradation, taches noires, mauvais état de surface. Le PVC rigide a besoin d'un jumeau conique. Arrêt complet.
- Utiliser un jumeau parallèle auquel appartient un jumeau conique.Les jumeaux parallèles génèrent plus de cisaillement que ce que les profilés en PVC rigide tolèrent. Une spécification plus élevée n'est pas la même chose qu'une spécification correcte.
- Sous-spécification de l'alliage.Commande nitrurée lorsque le composé nécessite du bimétallique. L’économie s’évapore au premier remplacement prématuré.
- Choisir le mauvais rapport L/D.Trop court et le polymère ne fond pas complètement – vous obtenez des pics de pression et d'infusion. Trop longtemps, la chaleur s'accumule, dégradant les résines sensibles à la chaleur.
- Acheter uniquement sur le prix.Demandez le certificat matériel. Demandez l'épaisseur de la couche d'alliage. Un devis de 40 % sous un devis sur deux pour le même dessin signifie que quelque chose a été coupé – généralement l'épaisseur de l'alliage, parfois une substitution d'alliage.
- Ignorer l'inspection de l'usure lors du remplacement.Une nouvelle vis à l'intérieur d'un canon usé fonctionne avec un jeu élargi dès le premier jour. Mesurez les deux. Remplacez-les ou remettez-les à neuf par paire.
FAQ — Baril à vis simple ou à double vis
Puis-je utiliser un fût à vis unique pour l’extrusion de tuyaux en PVC ?
Non, pas pour le PVC rigide.Le PVC rigide arrive sous la forme d'un mélange de poudre sèche qu'une seule vis alimente mal, et il se dégrade sous la chaleur de cisaillement générée par une seule vis de manière incontrôlable. Le polymère libère du chlorure d'hydrogène lors de sa décomposition, ce qui corrode l'alésage et apparaît sous forme de points noirs et d'une mauvaise finition de surface dans le produit. Un baril conique à double vis alimente la poudre de manière fiable, fonctionne à un régime inférieur et applique beaucoup moins de cisaillement. Le PVC flexible à haute teneur en plastifiant est plus tolérant, mais les tuyaux et profilés en PVC rigide appartiennent à un jumeau conique.
Quelle est la principale différence entre un canon à double vis conique et parallèle ?
Les jumeaux coniques se rétrécissent ; les jumeaux parallèles ne le font pas.Un canon conique à double vis comporte deux vis coniques, larges à l'extrémité d'alimentation et étroites à la matrice, désignées par deux chiffres, comme 65/132. La grande extrémité d'alimentation saisit facilement la poudre et le cône compacte le matériau avec un faible cisaillement, ce qui convient au PVC rigide et au WPC sensibles à la chaleur. Un barillet à double vis parallèle maintient un diamètre constant sur toute sa longueur, fait fonctionner des éléments de vis modulaires sur des arbres cannelés et offre une intensité de mélange bien plus élevée. Les jumeaux parallèles gèrent la composition et le mélange maître ; Poignée double conique en PVC.
Un canon à double vis est-il toujours meilleur qu'un canon à une seule vis ?
Non. Un baril à double vis n’est pas toujours meilleur – il est meilleur pour le mélange.Pour faire fondre des pellets pré-composés et les pomper à pression constante, un baril à vis unique correspond ou bat un jumeau à une fraction du coût et de la complexité. Les conduites en PEHD, les lignes de film LDPE et les lignes de feuilles ABS fonctionnent avec une seule vis dans le monde entier car leur matériau arrive prêt et leur processus ne nécessite aucun mélange. L'achat d'un barillet à double vis pour ce travail signifie payer 3 à 5 fois pour une capacité inutilisée.
Combien coûte un canon à double vis par rapport à un canon à vis unique ?
Attendez-vous à 2 à 4 × pour un jumeau conique et à 3 à 5 × pour un jumeau parallèle, par rapport à un baril à vis unique comparable.La prime vient d'un usinage plus dur, d'un nombre de pièces plus élevé et d'éléments modulaires. Les barillets à vis n'ont pas de prix catalogue - le nombre réel dépend de la qualité de l'alliage, de l'acier de base, du traitement de surface, du rapport L/D et de la longueur, de sorte que tout fabricant cite votre dessin plutôt qu'un catalogue. Les fabricants chinois fixent généralement des prix inférieurs de 30 à 50 % à leurs équivalents européens pour une métallurgie équivalente.
EJS peut-il fabriquer à la fois des fûts à vis unique et à double vis ?
Oui.EJS fabrique des fûts à vis d'extrudeuse (type monovis, Ø14-500 mm), des fûts à double vis parallèles (Ø20-250 mm) et des fûts coniques à double vis (30/70 à 188/330) — la gamme complète de géométries d'extrusion. L'usine produit également des corps de vis moulés par injection, des corps de vis en caoutchouc, des éléments de vis et des sections de corps, en construction nitrurée et bimétallique, selon un dessin ou par ingénierie inverse à partir du modèle de machine.
Quel rapport L/D dois-je choisir pour mon extrudeuse monovis ?
Adaptez le L/D à la demande de fusion de votre résine : 20:1 à 25:1 pour des matériaux faciles à fondre et sensibles à la chaleur ; 25:1 à 33:1 pour les travaux à usage général ; 33:1 à 36:1 lorsque vous avez besoin d'une longueur de fusion supplémentaire ou d'une section ventilée.Un L/D plus court limite le temps de séjour et protège les polymères sensibles à la chaleur. Un L/D plus long donne à la zone de fusion l'espace nécessaire pour terminer son travail – nécessaire pour les résines à haute viscosité ou les taux de production élevés – mais génère plus de chaleur, ce qui punit les matériaux qui se dégradent.
Comment savoir si mon barillet de vis doit être remplacé ?
Une baisse du débit à la même vitesse de vis est le premier signe.Surveillez également l'augmentation de la température de fusion, le courant d'entraînement plus élevé pour le même débit et la dérive de qualité que la matrice ne peut pas corriger. Confirmez avec la mesure : tirez la vis, mesurez le diamètre extérieur du vol avec un micromètre et le diamètre intérieur de l'alésage avec une jauge d'alésage à plusieurs positions et calculez le jeu radial. Lorsque le jeu atteint environ le double de la valeur du neuf, le canon passe au plan de remplacement. Presque trois fois comme neuf, la plupart des processeurs sont remplacés.
Quelle est la durée de vie d’un canon simple ou double vis ?
La durée de vie dépend bien plus du composé que du type de vis.Une vis unique nitrurée fonctionnant en PE propre peut conserver ses spécifications pendant des années ; la même vis sur du nylon chargé à 30 % de verre peut devoir être remplacée en une fraction de ce temps. La construction bimétallique prolonge considérablement la durée de vie en cas de tâches abrasives et corrosives. Sur les vis jumelées, l'usure se concentre sur des éléments spécifiques – les blocs de pétrissage en premier – de sorte que le remplacement signifie souvent échanger les positions usées plutôt que la vis entière. Tout fournisseur qui donne un chiffre d’heures universel sans poser de questions sur votre résine est en train de deviner.
Conclusion
La règle est courte :faites correspondre le baril à ce dont la fonte a besoin, et non à ce que recommande la brochure.
- Faire fondre et transporter des pellets pré-composés ?Canon monovis. Plus simple, moins cher et équivalent au travail.
- Mélanger, composer, remplir, ventiler ou réagir ?Canon parallèle à double vis. Rien d'autre ne disperse les agglomérats.
- PVC rigide ou WPC ?Canon conique à double vis. Non négociable.
Alors consacrez toute votre attention à l’alliage. Le type de vis détermine si le processus fonctionne ; Le matériau du canon détermine la durée pendant laquelle il continue de fonctionner. Nitruré pour la résine propre, bimétallique pour tout ce qui est abrasif, corrosif ou recyclé.
EJS fabrique à la fois des fûts à vis d'extrudeuse (monovis) et des fûts à double vis — coniques et parallèles — pour la gamme complète d'applications d'extrusion, en construction nitrurée et bimétallique. Envoyez le modèle de votre machine, le dessin et la résine que vous utilisez réellement :demander une consultation technique ou un devis.
