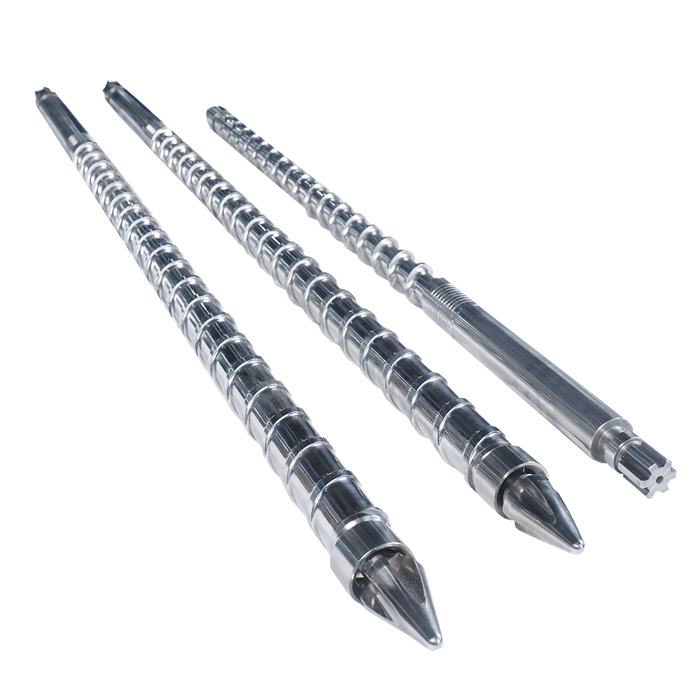

Barils de vis de moulage par injection : le cœur de la fabrication moderne de plastiques

Dans la transformation des matières plastiques, peu de composants sont aussi critiques – et aussi souvent négligés – que lebaril de vis de moulage par injection. Cet assemblage conçu avec précision fait plus que simplement déplacer des matériaux ; il fond, se mélange et fournit la base même de chaque pièce en plastique que nous utilisons quotidiennement. Alors que les industries exigent une plus grande précision, des cycles plus rapides et des opérations plus durables, la technologie des barillets à vis connaît une évolution discrète mais significative.

La fonction principale du barillet à vis

Chaque machine de moulage par injection fonctionne selon un principe simple : transformer des granulés de plastique solides en un fluide fondu homogène, puis injecter ce fluide dans un moule. Le corps à vis rend cela possible en trois phases séquentielles : plastification, accumulation et injection, tout en résistant à des pressions allant jusqu'à 2 500 bars.

En termes simples : si lecanon à visest le cœur de la machine, sa conception détermine la santé de l’ensemble de votre opération.

Quiconque travaille dans le moulage par injection le sait : le corps de la vis est "l'estomac" de la machine : il alimente le plastique, et sa "digération" correcte et sa sortie uniforme dépendent entièrement de ce composant. Un bon jeu de barillets à vis permet à votre machine de fonctionner correctement pendant des années sans problèmes majeurs. Mais choisissez le mauvais ou négligez la maintenance, et vous verrez au mieux des produits défectueux, ou au pire un arrêt complet de la ligne de production – et la perte ne concerne pas seulement le coût des pièces de rechange, mais aussi un délai de livraison précieux et la confiance des clients.

Pourquoi les barils à vis sont-ils si « délicats » ?

Les barillets à vis fonctionnent dans certaines des conditions de fabrication les plus exigeantes :

• Températures élevées : les températures du fût varient généralement de 150 °C à 400 °C, selon le matériau à traiter.
• Hautes pressions : les pressions d'injection peuvent atteindre 1 500 à 2 500 bar – comparable au poids d'une petite voiture appuyant sur une zone de la taille d'un ongle.
• Usure importante : les matériaux renforcés de fibre de verre, de charges minérales ou de retardateurs de flamme sont très abrasifs sur les surfaces des vis et des cylindres, comme le papier de verre frottant constamment contre le métal.
• Risques de corrosion : des matériaux comme le PVC et le POM peuvent libérer des gaz corrosifs à haute température, provoquant une attaque chimique sur la paroi interne du canon.

Compte tenu de ces conditions de travail difficiles, le corps de vis est l'une des pièces consommables les plus fréquemment remplacées et les plus critiques en matière de sélection sur toute machine de moulage par injection.

Comment sont fabriqués les barils à vis ?

Un barillet à vis peut paraître simple, mais son processus de fabrication est très sophistiqué.

Fabrication de vis

Les vis sont généralement usinées à partir d'acier nitruré ou d'acier rapide de métallurgie des poudres, façonnées par tournage et fraisage de précision, puis durcies par des traitements de nitruration ou de revêtement pour améliorer la dureté de surface et la résistance à l'usure. Les vis haut de gamme sont recouvertes de carbure de tungstène ou d'alliage chrome-nickel, atteignant une dureté allant jusqu'à HV 1 200–1 400 (dureté Vickers), soit plus de deux fois plus dure que les vis nitrurées standards.

Fabrication de barils

La technologie de barillet la plus répandue est la coulée centrifuge bimétallique : une couche d'alliage résistante à l'usure et à la corrosion (d'une épaisseur d'environ 1,5 à 2,5 mm) est coulée par centrifugation sur la paroi interne d'un tube en acier standard. Cette couche peut atteindre HRC 58-64 (dureté Rockwell), offrant une durée de vie nettement plus longue que les fûts standards. Bien que plus cher, ce type de fût est essentiel lors du traitement de matériaux chargés de verre ou très abrasifs.

Comment choisir le bon canon à vis ? Trois règles d'or

De nombreux acheteurs demandent "quelcanon à visest la meilleure", mais les techniciens expérimentés vous le diront : il n'y a pas de meilleure option, seulement celle qui correspond à vos besoins. Suivez ces trois règles pratiques :

Règle 1 : faites correspondre la vis à votre matériau

Règle 2 : faire correspondre les paramètres de la machine

Ne vous contentez pas de regarder la vis elle-même : assurez-vous que la capacité d'injection et le rapport longueur/diamètre (L/D) sont compatibles avec votre machine.

Rapport L/D : Le rapport entre la longueur effective de la vis et le diamètre. La plage typique est 18 : 1 à 25 : 1. Des ratios plus élevés améliorent la qualité de plastification des matériaux exigeants, mais augmentent également le temps de séjour en fusion et la chaleur de cisaillement : les matériaux sensibles à la chaleur peuvent se dégrader.

Taux de compression : taux de changement de volume dans les zones d'alimentation, de compression et de dosage de la vis. Les plastiques à usage général utilisent généralement 2,5 : 1 à 3,5 : 1 ; Le PVC et d’autres matériaux sensibles à la chaleur nécessitent des taux de compression plus faibles pour réduire l’échauffement par cisaillement.

Conseil pratique : en cas de doute, consultez le manuel d'origine de votre machine ou demandez directement au fabricant de l'équipement : ce sont eux qui connaissent le mieux leurs machines et peuvent vous donner les conseils d'adaptation les plus fiables.

Règle 3 : examinez le coût total, pas seulement le prix d'achat

Le prix des ensembles de barillets à vis varie de quelques milliers à des dizaines de milliers de dollars. Mais les acheteurs expérimentés examinent le coût par pièce produite. Une vis moins chère qui s'use en trois mois peut en réalité coûter plus cher qu'une vis haut de gamme qui dure plus d'un an, car les temps d'arrêt et la main d'œuvre nécessaire au remplacement dépassent souvent la différence de prix.

Entretien quotidien : cinq « à ne pas faire »

Même le meilleur canon à vis tombera en panne prématurément sans un entretien approprié. Voici cinq conseils pratiques de techniciens expérimentés :

1. Ne démarrez pas à froid. Préchauffez toujours soigneusement avant de démarrer la machine. Une fois la température réglée atteinte, maintenez-la pendant 15 à 20 minutes pour permettre à la vis et au canon de se dilater uniformément. Si vous démarrez avec une machine froide, une dilatation thermique inégale peut provoquer le grippage de la vis à l'intérieur du canon, ce qui entraîne un démontage complet.

2. Ne sautez pas les matériaux de séchage. Les matériaux hygroscopiques comme le PA et le PET doivent être séchés jusqu'à leur teneur en humidité spécifiée avant d'être traités. L'humidité à haute température provoque une corrosion hydrolytique de la vis et du canon. Cela ne se voit pas, mais les dommages s'accumulent avec le temps.

3. N'oubliez pas de vérifier le clapet anti-retour. Le clapet anti-retour (bague anti-retour) est la pièce qui s'use le plus rapidement de l'ensemble de vis. Vérifiez-le régulièrement et remplacez-le lorsqu'il est usé. S'il ne se scelle pas correctement, le matériau fuira lors de l'injection, provoquant des poids de tir incohérents et une augmentation des taux de rejet.

4. Ne laissez pas la vis fonctionner à vide. Si la trémie manque de matériau, arrêtez immédiatement la machine ou remplissez-la rapidement. Faire passer la vis à vide à l'intérieur du canon signifie un contact métal sur métal : après seulement quelques fois, la vis et le canon sont ruinés.

5. Ne sautez pas la protection contre la rouille pendant l'arrêt. En cas de temps d'arrêt prolongé (par exemple, fermetures pendant les vacances), nettoyez toujours le baril avec un composé de purge comme le PP ou le PE, puis appliquez de l'huile antirouille avant de sceller. Sinon, vous constaterez de la rouille sur la paroi intérieure du canon au démarrage et vos produits en ressortiront pleins de points noirs. Cela n'en vaut tout simplement pas la peine.

Quand est-il temps de remplacer votre barillet à vis ?

Surveillez ces signes d'avertissement : ils indiquent qu'il est temps d'envisager le remplacement :

Poids des pièces incohérents : le poids des pièces varie considérablement selon les mêmes paramètres et le même moule.

Points noirs ou stries jaunes sur les pièces : le matériau se dégrade à l'intérieur du canon, ce qui est souvent le signe d'une chaleur de cisaillement excessive due à l'usure des vis.

Débit réduit : moins de production de matériau à vitesse de vis identique, ce qui signifie que la vis est usée et moins efficace

La pression d'injection augmente anormalement : une pression plus élevée est nécessaire pour atteindre la même vitesse d'injection - indique une usure du canon ou un jeu de vis accru

Si vous en repérez, planifiez une inspection ou un remplacement dès que possible. Attendre une panne complète coûte bien plus cher que remplacer de manière proactive.
